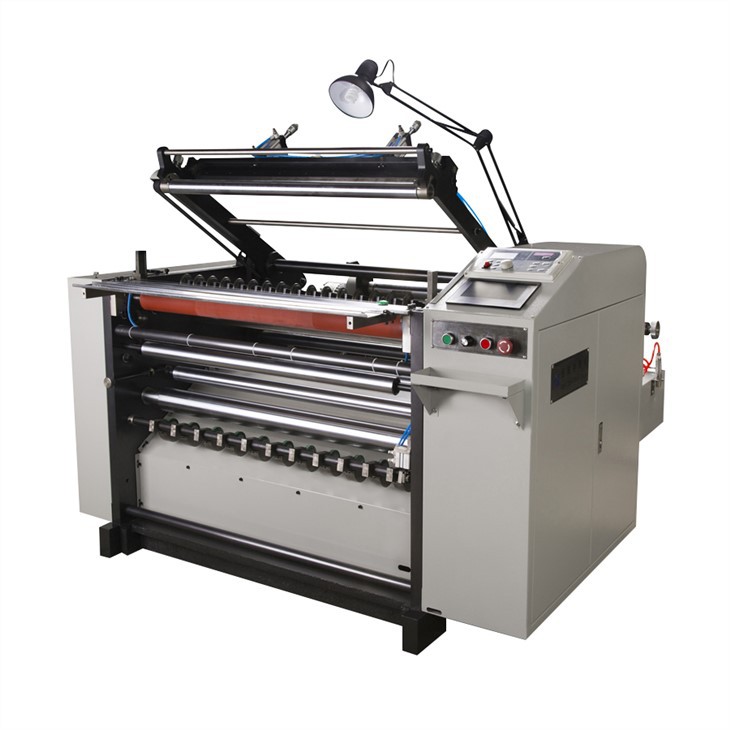

열지 절단기는 집과 직장에서 현대 생활의 많은 영역에서 사용됩니다. 예를 들어, 쇼핑몰 및 슈퍼마켓의 결제 카운터에서 쇼핑 영수증을 인쇄, 특급 배달 청구서 인쇄 및 은행 및 병원의 영수증 및 보고서를 신속하게 인쇄하는 데 사용할 수 있습니다.열 종이 슬릿팅 기계인쇄 및 절단을 결합하여 작업 효율성을 크게 향상시키고 빠르고 편리한 인쇄 및 절단의 요구를 충족시킵니다. 그것들은 많은 상황에서 사용되기 때문에 그들의 작업 원칙을 연구하는 것이 중요합니다. "열지 절단기가 어떻게 작동합니까?"를 살펴 보겠습니다.
열지 절단기 인쇄 원리 - 열 인쇄 헤드는 열을 사용하여 텍스트 나 이미지를 인쇄합니다.
열 인쇄 헤드 구조 및 작동 기본
열 인쇄 헤드는 열지 절단기의 인쇄 기능을 활성화하는 핵심 구성 요소입니다. 주로 가열 저항 및 전극 리드로 구성됩니다. 프린터에서 가열 저항 및 전기 접촉 와이어는 단일 장치를 형성하며 전도성 패드를 통해 전원에 연결됩니다. 가열 저항은 열을 생성하는 핵심 성분이며 일반적으로 고유 저항 특성을 가진 특정 합금 재료로 만들어집니다. 가열 저항의 저항은 온도 - 의존적이며 작동 온도에 따라 다릅니다. 전극 리드는 적절한 작동을 보장하기 위해 가열 저항에 전류를 전도하는 것을 담당합니다. 현재 대부분의 열 프린터는 금속 와이어를 가열 저항의 저항으로 사용합니다. 열 인쇄 헤드의 작동은 열 인쇄 기술을 기반으로하며, 핵심 개념은 가열 저항의 온도를 정확하게 제어하여 텍스트 또는 이미지를 인쇄하는 목적을 달성하는 것입니다. 열 인쇄 기술에는 주로 가열 방법과 구동 회로의 두 가지 측면이 포함됩니다. 이 기술은 잉크 카트리지 또는 리본에 의존하지 않으며 간단한 구조, 빠른 인쇄 속도 및 저음을 포함하여 몇 가지 장점을 제공합니다.
열 생성 및 제어
가열 저항을 통해 전류가 흐르면 Joule의 법칙에 따라 열이 발생합니다 (q=i²rt, 여기서 q는 열을 나타내고, i는 전류를 나타내고, t는 저항을 나타내고, t는 시간을 나타냅니다). 가열 저항의 온도 변동은 프린터 성능에 영향을 미치기 때문에 가열 저항의 정확한 측정은 저항을 조정하는 데 중요합니다. 실제 - 세계 응용 분야에서 인쇄 된 콘텐츠의 정확한 제어는 가열 저항에 의해 방출 된 열을 정확하게 관리해야합니다. 현재 일반적인 방법은 전류를 측정하고 가열 저항의 값을 계산하는 것입니다. 이것은 주로 전류 흐름의 전류 강도와 지속 시간을 조정하여 달성됩니다. 다른 구동 방법은 가열 저항이 다른 출력 전압을 생성하도록 유발하기 때문에 가열 저항에 의해 방출되는 펄스 서열이 변화합니다. 예를 들어, 회로의 전압 또는 저항을 조정하여 전류의 진폭을 변경할 수 있습니다. 펄스 신호의 너비 또는 주파수를 조정함으로써 전원 공급 장치의 지속 시간을 정확하게 제어 할 수 있습니다. 또한 열지 자체는 전도도가 우수하기 때문에 가열 후 인쇄에 직접 사용할 수 있습니다. 많은 고급 열지 절단 기계 기술 중에서 지능형 온도 제어 시스템도 적용되었습니다. 이 시스템은 가열 저항의 온도를 실시간으로 감지하고 특정 인쇄 요구 사항에 따라 전류 및 전원 공급 기간을 자동으로 조정하여 인쇄 품질이 안정적으로 유지되도록 할 수 있습니다.
열지의 인쇄 공정
인쇄하는 동안 열 프린트 헤드와 열지 사이에 밀접한 접촉이 있습니다. 용지 자체에는 특정 두께가 있기 때문에 열 프린트 헤드는 인쇄 할 때 많은 열을 생성합니다. 가열 저항에 의해 생성 된 열 에너지는 열지의 열 코팅으로 빠르게 전달 될 수있다. 종이가 특정 온도에 도달하면 종이 자체의 점도로 인해 확장되고 변형되어 열 층이 색상이 변합니다. 열 코팅은 가열 될 때 화학 반응을 겪는 독특한 화학 코팅으로, 색상이 변합니다. 인쇄 환경에 대한 적응성과 안정성이 우수하기 때문에 열 코팅이 점점 더 많이 사용되었습니다. 열 재료 과학에 대한 관련 정보는 다른 온도에서 열 코팅의 색 변화가 인쇄 효과에 직접적인 영향을 미칠 것임을 나타냅니다. 따라서, 열 코팅에 대한 온도의 영향이 연구된다. 코팅의 색상 변화는 매우 중요합니다. 저온에서 열 코팅은 약간의 색상 차이만을 보일 수 있으므로 인쇄 된 텍스트 나 이미지가 색상이 밝아 나타납니다. 더 높은 온도에서는 색상 차이가 더 두드러 지므로 인쇄물을 더욱 생생하게 만듭니다. 열 프린터의 색 재생 기능을 향상 시키려면 열지를 가열해야합니다. 열 프린트 헤드의 온도를 정확하게 제어함으로써 다양한 인쇄 요구에 맞게 인쇄의 색 깊이를 조정할 수 있습니다. 또한, 인쇄 재료의 두께는 실제 조건에 따라 원하는 색상을 얻기 위해 유연하게 변경 될 수 있습니다. 예를 들어, 중요한 문서를 인쇄 할 때 텍스트의 명확성과 가독성을 보장하기 위해 어두운 색상을 사용해야 할 수도 있습니다. 임시 메모를 인쇄 할 때 더 밝은 색상이 더 적합합니다.
열지 절단기의 절단 시스템이 종이 절단 위치를 정확하게 제어하는 방법
절단 시스템의 주요 구성 요소
열지 절단기의 절단 시스템은 일반적으로 여러 구성 요소, 주로 블레이드, 구동 메커니즘 (모터 및 기어) 및 위치 센서로 구성됩니다. 블레이드와 커터 사이의 상대적인 속도 차이는 다른 종이 크기의 절단 요구 사항을 충족시키기 위해 특정 조정이 필요합니다. 절단 작업을 수행하는 직접 구성 요소로서 블레이드의 재료와 선명도는 절단 효과를 직접 결정합니다. 전체 제어 시스템 내에서 블레이드는 독립적 인 구성 요소로서 작용하여 다른 구성 요소와 함께 용지 절단 작업을 완료합니다. 드라이브 메커니즘의 주요 책임은 블레이드에 필요한 경로를 따라 움직일 수 있도록 필요한 전력을 제공하는 것입니다. 위치 센서는 용지상에서 블레이드의 상대적 변위를 감지하고이를 광학 신호로 변환하여 제어 시스템으로 전송됩니다. 위치 센서의 주요 기능은 블레이드 또는 용지의 특정 위치를 실시간으로 추적하여 절단 시스템의 정확한 작동에 필요한 피드백 정보를 제공하는 것입니다.
드라이브 메커니즘의 작동 원리
드라이브 메커니즘의 핵심 구성 요소 인 모터는 기어 또는 기타 기계적 수단을 통해 블레이드를 구동 할 수 있습니다. 실제 응용 분야에서 특정 요구 사항에 따라 다양한 유형의 모터가 선택됩니다. 이 연구는 전기 펄스 신호를 각도 또는 선형 변위로 변환하는 컨트롤 모터를 종료하는 스테퍼 모터를 조사합니다. 실제 생산에서는 스테퍼 모터의 제품 품질, 정확한 포지셔닝 및 서보 제어가 필요합니다. 펄스 신호의 수와 주파수를 정확하게 제어함으로써 스테퍼 모터의 회전 각도와 속도를 정확하게 조정하여 정확한 블레이드 이동과 절단 위치의 정확한 결정을 가능하게합니다. 산업 기술의 발전으로 서보 제어 기술은 다양한 산업에 널리 적용되었습니다. 서보 모터는 또한 많은 높은 - 엔드 열지 절단기의 설계에 사용됩니다. 그들은 더 높은 정밀도와 빠른 응답을 제공하여 절단 시스템의 전반적인 성능을 더욱 최적화하는 데 도움이됩니다.
위치 센서의 피드백 역할
위치 센서는 절단 시스템에서 필수 불가능한 역할을합니다. 일반적인 센서 유형에는 광전 센서 및 홀 효과 센서가 포함됩니다. 광전자 센서는 높은 감도, 저렴한 비용 및 장수의 장점을 제공합니다. 광전 센서는 객체의 특정 위치를 결정하기 위해 광 신호를 보내고 수신하여 작동합니다. 블레이드 또는 종이 가이 광 신호를 차단하면 센서는 해당 전기 신호를 생성 하고이 신호를 제어 시스템에 다시 공급합니다. 홀 효과 센서는 홀 효과를 사용하여 자기장 변동을 모니터링하여 물체의 위치를 정확하게 결정합니다. 이 기사에서는 스테퍼 모터를 액추에이터로 사용하는 자동 커팅 머신의 홀 효과 - 기반 위치 센서를 설명합니다. 제어 시스템은 위치 센서의 피드백을 pre - 세트 절단 위치 매개 변수와 비교하고 정확한 절단을 보장하기 위해 드라이브 메커니즘을 조정합니다. 따라서 센서는 절단 장비에 중요한 역할을합니다. 자동화 된 제어 분야의 관련 문헌에 따르면 센서 정확도는 절단 시스템의 성능에 중요한 역할을합니다. 실제 생산에서, 절단의 편차는 다양한 이유로 인해 발생할 수 있으며, 컨트롤러로 높은 - 정밀 센서를 사용해야합니다. 매우 정확한 센서는보다 정확한 위치 지정 정보를 제공하여 제어 시스템이 블레이드 위치를보다 정확하게 조정하여 절단 정확도와 안정성을 향상시킬 수 있습니다.
열지의 열 코팅과 프린트 헤드 온도 사이의 화학적 관계
열지 열 코팅의 조성
열지의 열 코팅은 주로 류코 염료, 개발자 및 감도로 구성됩니다. Leuco 염료는 하나 이상의 안료 성분으로 구성됩니다. Leuco 염료는 색 형성의 핵심 구성 요소입니다. 실온에서는 무색이지만 열에 노출되면 화학적으로 반응하여 유색 화학 물질을 형성합니다. 감도는 구조를 수정하거나 분자에 그룹을 추가하여 류코 염료의 색 변화에 영향을 미칩니다. 개발자의 주요 기능은 색상 개발을 달성하기 위해 Leuco 염료와 화학적으로 반응하는 것입니다. 따라서, 감도는 열지의 감광성 층의 가장 중요한 구성 요소 중 하나이며, 감도를 크게 변경합니다. 감도를 사용하면 반응에 필요한 온도 임계 값을 효과적으로 낮추어 감도를 향상시키고 열지가 상대적으로 낮은 온도에서 상당한 색상 차이를 나타낼 수 있습니다.
온도는 화학 반응을 유발합니다
인쇄 헤드 온도가 특정 임계 값에 도달하면 무색 염료와 개발자는 화학 반응을 겪어 무색 상태에서 유색 상태로 변형되어 눈에 보이는 텍스트 나 이미지를 생성합니다. 인쇄 과정에서 열지는 다양한 요인에 의해 영향을받을 수있어 프린터 출력의 색상이 변합니다. 이 현상은 변색이라고합니다. 다른 열지 조성물은 화학 반응을 위해 다른 온도 임계 값을 필요로합니다. 일반적으로 종이는 고온에서 빠르게 치료되지만 저온에서 경화가 어려워집니다. 이 차이는 주변 온도가 상승함에 따라 점점 더 두드러집니다. 인쇄 헤드의 온도 제어 정확도 요구 사항이 이에 밀접하게 연결되어 있습니다. 부적절한 온도 제어는 인쇄 중에 열 잉크의 색상 변화를 유발할 수 있습니다. 부정확 한 인쇄 헤드 온도 관리는 열지에 불규칙하거나 고르지 않은 색상 개발을 초래하여 전반적인 인쇄 품질에 영향을 줄 수 있습니다. 따라서 열 인쇄 시스템에는 우수한 열 제어 기능이 있어야합니다. 예를 들어, 일부 높은 - 품질 열 페이퍼는 색상 개발을 위해 더 높은 온도가 필요하므로 프린트 헤드는 충분하고 안정적인 열 에너지를 제공해야합니다. 다른 온도 - 의료 테이프와 같은 민감한 열 페이퍼는 또한 적절한 온도에서의 개발이 필요합니다. 이러한 높은 온도 - 민감한 열 페이퍼의 경우, 프린트 헤드는 온도를 정확하게 조절하여 과도하게 높은 온도가 과도하게 어두운 색상 또는 과도하게 낮은 온도가 색상 발달을 방지하지 못하게 할 수 있어야합니다. 따라서 열지 슬라이서는 실제 생산에 중요한 역할을합니다. 화학에서, 열 물질의 반응 메커니즘에 대한 연구 문헌은 이러한 화학 공정에 대한 자세한 설명을 제공하여 열지 슬라이서의 설계 및 추가 최적화에 대한 과학적 기초를 제공한다.
온도와 색 깊이의 관계
특정 범위 내에서 프린트 헤드 온도가 증가함에 따라 화학 반응이 더욱 강해져 더 많은 색의 물질과 더 깊은 색상이 생성됩니다. 온도가 특정 임계 값에 도달하면 프린터가 작동을 중지하여 흰색 또는 검은 색 잉크를 생성하고 표시된 색 영역은 0에 도달합니다. 반대로, 온도가 감소함에 따라 색상이 밝아집니다. 따라서 프린트 헤드 온도 제어는 컬러 잉크젯 프린터의 성능과 수명에 영향을 미치는 핵심 요소입니다. 열지 절단기는 인쇄 헤드의 온도를 정확하게 제어하여 다양한 인쇄 요구를 수용하도록 인쇄 된 색상의 깊이를 조정할 수 있습니다. 컴퓨터 및 디지털 기술의 발전으로 점점 더 많은 응용 프로그램이 인쇄 품질을 감지하고 제어하기 위해 지능형 제어 시스템을 채택하고 있습니다. 예를 들어, 바코드를 인쇄 할 때 정확한 스캔 결과를 보장하려면 더 어둡고 선명한 바코드가 필요합니다. 흑백 바코드를 인쇄 할 때 프린터 자체의 과도한 열과 같은 요소는 정상 작동에 영향을 미치면 인쇄 품질을 줄일 수 있습니다. 장식 패턴을 인쇄 할 때는 더 나은 시각적 경험을 달성하기 위해 설계 요구 사항에 따라 색 깊이를 조정해야 할 수도 있습니다.
종합적으로 고려 된 열지 절단기의 작동 메커니즘은 인쇄의 기본 원리, 절단 시스템의 제어 방법 및 열지의 열 코팅과 인쇄 헤드의 온도 사이의 화학적 상호 작용을 포함하여 여러 치수를 포함합니다. 열 프린터는 레이저 기술을 사용하여 특정 온도로 가열 된 열 용지를 빠르게 스캔하여 획득 한 데이터에 따라 인쇄 할 텍스트 또는 이미지 정보를 계산합니다. 열 프린트 헤드는 열지에 텍스트 나 이미지를 인쇄하기 위해 가열 저항의 열을 정확하게 제어합니다. 절단 시스템은 드라이브 메커니즘 및 위치 센서의 협력에 의존하여 용지 절단 위치를 정확하게 제어합니다. 제어 시스템은 수신 된 정보를 기반으로 제어 명령을 계산하고 출력하여 안정적이고 안정적인 작동을 보장합니다. 열지의 열 코팅과 프린트 헤드의 온도 사이의 화학적 상호 작용은 인쇄 이미지의 색상과 품질에 직접적인 영향을 미칩니다. 이 기사는 주로 레이저 광원 기술, 광전 변환 기술 및 기계식 제어 기술을 기반으로 지능형 열 페이퍼 커터를위한 설계 솔루션을 소개하며 솔루션의 각 모듈에 대한 자세한 설명을 제공합니다. 열지 절단기의 다양한 구성 요소 간의 긴밀한 조정 및 협력은 효율적이고 정확한 인쇄 및 절단 작업을 보장합니다. 앞으로도 열지 절단기 기술은 인쇄 및 절단 정밀도,보다 환경 친화적 인 열 재료 응용 분야 및 기타 지역으로 발전 할 것입니다. 또한 열지 절단기는 더 높은 속도, 에너지 효율, 자동화 및 지능으로 더욱 발전 할 것입니다. 지속적인 기술 발전으로, 우리는 열지 절단기가 더 많은 영역에서 핵심적인 역할을 할 것이라고 확신하며, 사람들의 일상 생활과 일에 더 편리합니다.
출처
- 열 인쇄 헤드 관련 : 우리는 "프린터 원리 및 유지 보수 기술"및 "전자 회로 기초"와 같은 전문 서적을 참조하여 구조, 작동 원리 및 열 인쇄 헤드의 회로 설계에 대한 자세한 정보를 제공합니다. 또한 Thermal Print Head 제조업체의 기술 문서 및 제품 매뉴얼을 참조하여 실제 응용 프로그램을위한 특정 매개 변수와 주요 기술 포인트를 얻었습니다.
- 절단 시스템 관련 : "자동화 제어 원칙"및 "기계 설계 매뉴얼"과 같은 자동화 제어 및 기계 설계 분야의 학술 저널 및 교과서는 절단 시스템 드라이브 메커니즘 및 위치 센서의 작동 원리에 대한 이론적 지원을 제공합니다. 절단 시스템 관련 열지 절단기 제조업체의 기술 문서는 실제 제품 응용 사례 및 설계 아이디어를 제공합니다. 열지 열 - 민감한 코팅 : Acta Chimica Sinica 및 Applied Chemistry와 같은 전문 화학 저널에는 열의 반응 메커니즘에 대한 수많은 연구 논문이 포함되어 있으며, - -}}}}} -} -} -}- 발전에 대한 민감한 재료에 대한 수많은 연구 논문이 포함되어 있습니다. 열지 제조업체의 기술 보고서 및 제품 자료는 실제 생산 공식 및 성능 매개 변수를 제공합니다.
